小蜜蜂小钢炮轻型龙门数控等离子切割机


轻型龙门设计,小工厂的最近选择,2500x2500mm工作尺寸,0-35mm钢材切割

工作尺寸:

激光功率:

切割厚度:

2500X2500mm

最大支持400A空气等离子切割

0-35mm碳钢

关键词:

钢板数控切割机 小蜜蜂龙门切割机 等离子钢板切割机 钢板等离子切割机 龙门火焰切割机 精细类激光等离子龙门切割机

所属分类:

龙门数控等离子切割机

数控等离子切割机

图片名称

Whatsapp:+8615940816686

相关下载

  • 产品描述
  • 参数
  • 小蜜蜂轻型龙门金属板等离子切割系统机器是一种自动化、高效低成本的钢板切割设备。

    广泛用于各种碳素材料、不锈钢、有色金属薄板、厚金属板材。





    技术特点:


    工业级一体化机箱,低功耗,高稳定性。
    全金属封闭外壳,设计精良,重量轻,散热好,抗干扰性强
    能力。
    采用直流混合伺服系统,适用于高速等离子切割

    .

    技术参数:

    型号 HBD-3000×3000
    输入电压 220/380V±10%V AC 50/60HZ
    数控系统 HBCNC
    等离子切割气体 N2,O2,和压缩空气
    火焰切割气体 氧气加上乙炔或者丙烷
    轨距和轨道长度 (mm) 3000*3000mm,长度是每三米增加
    有效切割幅面(mm) 2500*2500mm
    切割速度 mm/min 50-10000mm/min
    氧气切割厚度 (mm) 5-150 (氧气+乙炔或者丙烷)
    等离子切割厚度 (mm) 2-25mm 依据等离子切割能力
    机床运行精度 ±0.2mm/m
    调高 火焰和等离子自动调高
    套料软件 SmartNest 或者Fastcam
    毛重(KGS) 185 KGS
    氧气压力 (Mpa) 最大 0.1 Mpa

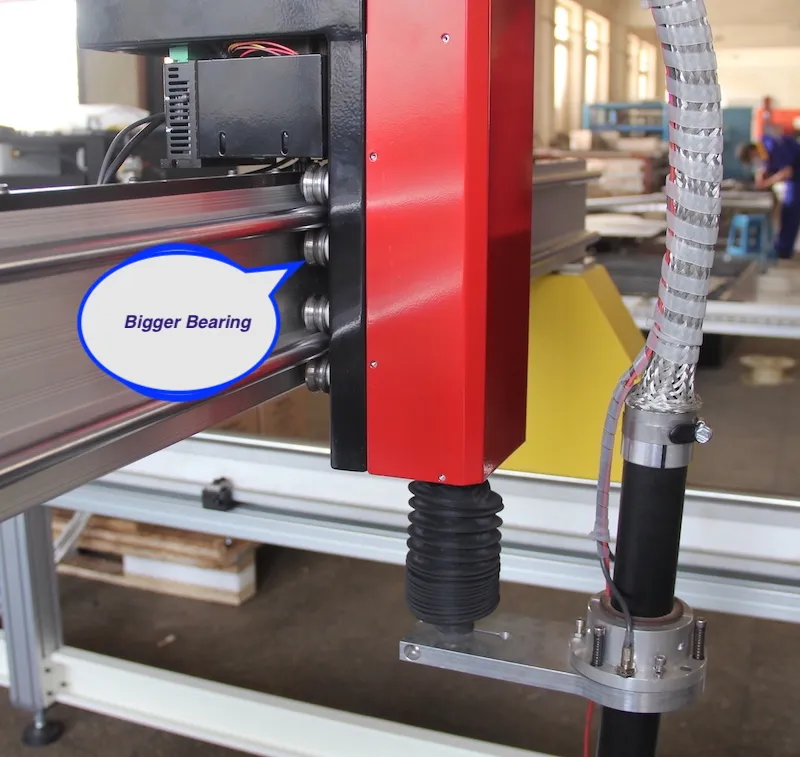

    Each cutting torch has 8 wheels to fix on the strengthen crossbeam, won’t shake during work

    Use big V-linear shafting guiding rail, absolutely firmly,long time lifespan under the hard working environment

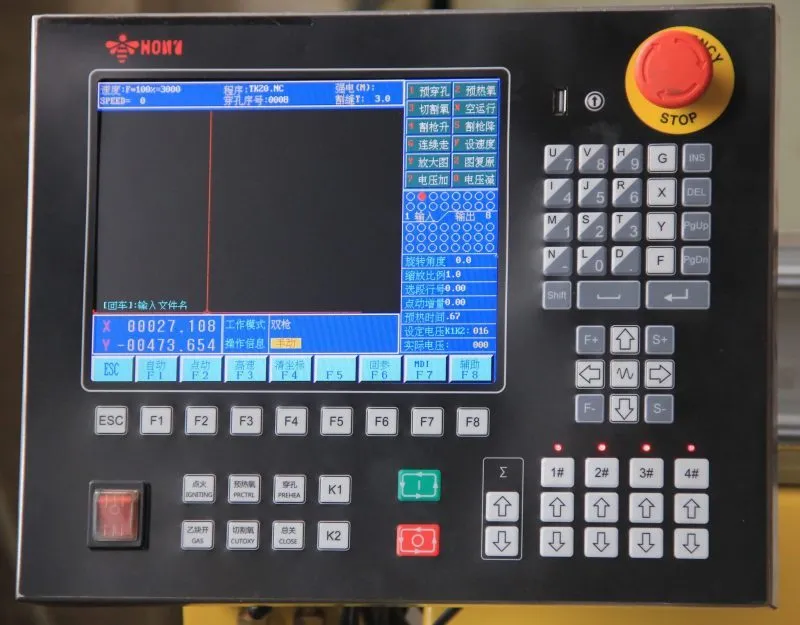

    New professional industry grade controller very stable,support 8 language:

    切割样件:

    FAQ:

    为您的应用选择合适的数控等离子切割机的 5 个技巧
    正在寻找等离子切割机? 你可能有很多问题。 在开始寻找合适的解决方案之前,请进行一些研究以确保为您的商店选择合适的解决方案。 这里有几个因素需要考虑。

    #1:板材尺寸
    板材尺寸是决定如何选择 CNC 等离子切割机的起点。 要确定您需要切割的最大板材尺寸,无论是 4' x 8'、8' x 10'、10' x 40' 还是单张。

    每种机器型号都可以处理一系列不同的尺寸; 但是,如果您需要切割的尺寸超出该范围,则需要转换为更大的型号。

    最大板厚也用于确定正确的机器型号。 有些型号受到它们可以携带的等离子体大小或它们可以清除的最大厚度的限制。

    最后,确定您需要覆盖多少张纸。 大多数切割机的尺寸都适合覆盖单个板材宽度。 但一些高产量车间或钢铁服务中心可能需要一台宽度足以并排切割两块板材的机器。 这意味着您需要更大型号的龙门架。

    同样,大多数机器的导轨长度足以端对端地覆盖一个或多个板。 但由于一个简单的原因,机器宽度更为重要:您几乎总是可以添加更多导轨,但机器一旦建成就不能再加宽。

    #2:工作区
    另一个需要考虑的因素是工作区域的安排。 最简单的数控等离子机只有一个工作区,这意味着数控等离子切割台一次可以切割一个板材。 但这意味着一旦您完成板材的切割,机器就会闲置,同时您卸下切割的零件和废料,然后装载新的板材。 这适用于小型商店或低生产环境。

    然而,许多公司希望通过在机器切割时装载和卸载来提高工业机器的效率。 那么,您是获得一张大型 CNC 等离子切割台还是两台单独的切割台? 无论是地下水位还是下吸式位,都可以接受。

    有时等离子切割台之间有一个开放区域便于维修访问。 切割区之间的额外空间还有助于避免在试图装载工作台时用起重机摆动的板撞击 CNC 等离子切割机。

    所以一个盘子和下一个盘子之间的距离需要至少是机器的停车距离,加上一点额外的距离。 你离开的空间越多,你就会越安全。 但请记住,每增加一英尺的导轨长度就等于一些额外的成本和使用的占地面积,因此总是需要权衡取舍。

    #3:切割割据
    清楚了解您需要哪种类型的切割工艺也将帮助您决定切割方式。 您只需要一个或两个等离子站吗? 您想要一个氧燃料火炬切割还是四个或八个?

    割据越多,机器越宽。 这仅仅是因为每个工具在龙门架上占用的空间,以及“横切”要求。

    例如,考虑一台带有一个等离子炬和四个氧燃料炬的机器。 要切割 10 英尺宽的板材,等离子割炬必须能够横切整个 10 英尺宽的板材。

    您将需要至少四个氧燃料焊炬中的一个也横切整个板。 因此,您需要在龙门架上留出空间让所有四个氧-燃料割炬停在一边,同时等离子割炬覆盖板材。 同样,您需要在龙门架的另一侧留出空间,以便等离子割据的停放,同时其中一个氧燃料站覆盖板。

    如果您开始添加更多工具,例如第二个等离子、标记工具或更多氧燃料焊炬,则机器会变得更大。 添加一个斜切台,您将需要更多空间。 大多数在机器上占据 24 – 36 英寸的横切面。

    #4:软件
    不要低估编程和嵌套软件的重要性。 即使对于不需要嵌套功能的小车间,您仍然必须能够生成 CNC 运行的程序代码。

    如今,许多新的 CNC 控制器都具有内置的编程功能,例如形状库或手动程序编辑器。 许多人还能够接收 DXF 文件或 DWG 文件并将其“后处理”为 M 代码和 G 代码,供 CNC 运行。 即使那样,您也必须知道如何创建和编辑这些 CAD 文件以供 CNC 导入。

    有多种可能性,从高度控制和切割速度到 CAM 软件。 但是,如果您不能生成程序来运行机器,它就毫无价值,这就是为什么在计划购买 CNC 等离子切割机时考虑 CNC 控制和软件是关键。

    #5:选配
    当您想知道如何选择数控 等离子切割机时,有无数的选择可供考虑。 其中包括等离子系统、占空比、氧燃料站、龙门架、软件、工作台、除尘器等。

    您可以采取的最佳步骤是提前了解您的选择。 这将帮助您做出对您的业务最有利可图的明智选择。

    这可能意味着选择更高端的选项,这些选项的前期成本更高,但可以提高切割能力、切割质量和生产线的生产率。 或者,也许,您将不得不做出更经济的入门级选择,而不是所有花里胡哨的东西。 您需要了解可用的产品以及每种产品的成本和收益,以便您做出正确的购买决定。



    问答:

    如果您的金属加工车间已经有几台 CNC 加工机床,现在您想超越铣床、车床和刳刨机,购买数控等离子切割系统。 这是一个相对重要的决定,因为数控等离子切割机需要大量的前期投资。
    您可能会相信等离子切割机会随着时间的推移获得回报,因为您可以通过等离子系统的速度和效率将型材金属切割工作外包出去,从而节省您的资金。 然而,对于任何首次购买者来说,在为您的企业或家庭作坊选择合适的等离子切割机时,考虑诸多因素可能会令人望而生畏。 请记住,购买等离子切割机很像购买焊机:您可以根据自己的工作选择一台。
    本指南将向您介绍 CNC 等离子切割台以及购买前应考虑的一些主要因素。 但首先,这里是等离子切割机的一些背景知识。

    什么是数控等离子切割机?
    数控等离子切割台是切割钢板和管材最高效、用途最广泛的工具之一,即使是在较厚的材料上也是如此。 这些桌子有各种尺寸,因此您需要根据您计划进行的制造和建筑应用来购买桌子。 CNC 等离子切割台具有移动部件,包括用于横移 X 轴和 Y 轴的龙门架和用于 Z 轴(上下)的等离子割炬托架。
    等离子切割机是计算机自动化的,可实现最高质量的切割,这意味着 CNC 等离子切割台的设计软件是另一个关键组件。 为确保准确性,CAD(计算机辅助绘图)使设计人员能够在进行初始切割之前以数字方式绘制零件。
    数控等离子工作台通常提供技术支持、免费帮助电话以及一年或两年的人工和零件保修。

    等离子工作台和等离子切割机有什么区别?
    等离子是一种通过使用指向材料的加速热等离子体射流来切割导电材料的设备。 等离子工作台承载着这种等离子切割机,它有一个平坦的钢条表面,间隔大约 2 到 4 英寸。 板条支撑工件并吸收热切割过程中产生的热量。
    等离子割炬直接悬挂在上方,横跨在上面,官方称为龙门架,并按照 CAD/CAM 软件的指令移动。 与手持式等离子切割机不同,数控等离子切割台以高达每分钟 2000mm的速度切割金属,从而在很短的时间内实现高质量切割。
    等离子割炬和电源提供切割能力和质量,而机器的设计则负责精确的零件。 因此,耐用的机器设计和电源的结合将产生理想的结果。



    我应该在 CNC 等离子工作台中寻找哪些功能?
    数控等离子切割机将金属蒸发成粉末状,并使用高气流或气体将其从切割区域移除。 它们都需要等离子气体和辅助气体才能正常工作,而且机器的尺寸、价格和功能各不相同。
    当您购买 CNC 等离子切割机时,请注意以下功能:

    1. 人性化的CNC控制
    大多数入门级机器都是通过个人计算机而不是复杂的控制单元来操作的。 在高生产环境中,一台计算机可能不够用,但通常足以满足小型商店的需求。 这种方法有助于控制业余爱好者、单人车间和没有高生产需求的小型晶圆厂的成本。 如果您需要额外的功能,请寻找带有机载诊断系统的数控等离子工作台,以实现无故障维护。


    2.成本的问题
    许多品牌可以提供出色的运动控制和精度,但它们超出了小商店、爱好者和初学者的预算。 但是,一些品牌以入门级 CNC 等离子工作台价格提供工业功能。 此外,寻找提供灵活支付选项和融资的公司,这样你就不会为一大笔一次性付款而苦恼。 您可以通过延迟购买昂贵的附加组件来提前节省资金。
    您可以节省等离子切割机的驱动电机、齿轮和电子设备,而不是为大量使用而购买。 许多入门级等离子切割机配备步进电机而不是伺服驱动器,可显着节省成本并提供同等的可靠性。
    请记住,重型机器可以承受持续使用的压力,并提供更宽的切割厚度、更好的切割质量和更快的切割速度。 然而,轻型等离子切割机(有时称为 DIY CNC 等离子切割机)的机械部件更轻、更小且价格更低,如果您预计使用机器以外的其他东西进行圆形切割,这是理想的选择 -时钟生产。


    3. CAD/CAM 软件
    CAD(计算机辅助绘图)可让您以数字方式绘制零件并将其输入到 CAM(计算机辅助加工)软件中。
    CAM 软件使用后处理应用正确的公差、切口宽度、引入线和引出线。 CAM 文件被输入到 CNC 控制器中,CNC 控制器将其转换为控制切割过程的信号。
    一些入门级等离子切割机包括组合的 CAD/CAM 软件,使从绘图到切割零件的转换快速而简单。 它允许较小的商店在机器旁绘制和修剪车间的零件。


    4. 割炬高度控制
    一些等离子切割台不提供割炬高度控制,从而降低了等离子切割系统的总体成本。 然而,高度控制对于边缘角度和工作台的使用寿命至关重要,具有割炬高度控制 (THC) 的等离子割炬会根据它与金属的接近程度来升高或降低它。


    5.工作台尺寸
    工作台尺寸范围从 2' x 2' 到 5' x 10' 以及介于两者之间的所有尺寸。 业余爱好者和小型制造店可以选择较小的桌子,并以大约 5000.00 人民币的价格开始使用。 尽管如此,如果您有工业需求,您的数控等离子切割机可能会花费 20-30万人民币,并配备相应更大的工作台。


    6、输出功率
    如前所述,CNC 等离子切割机的输出功率决定了它可以切割什么。 例如,从 120V 机器获得 12 安培的输出功率意味着您可以切割大多数 1/8” 厚的金属,而从 230V 机器获得 60 安培的输出功率可以切割大多数 7/8” 厚的金属。 一些基于逆变器的等离子切割机提供高切割输出功率,但重量远小于提供相同切割能力的常规切割机。


    7. 除尘系统
    所有等离子切割机都会产生有害的烟雾和烟雾,因此您应该认真考虑一种抽取它们的方法。 有两种主要方法可以做到这一点,地下水位更为常见,因为它主要出现在入门级 CNC 等离子切割机上。 设计更直接,持续成本也更合理。 但是,当您报废机器时,必须按规定处理水。
    带有大容量过滤单元的下吸式油烟抽排台对于生产机器来说效率更高。 风扇或鼓风机将烟雾拉到下吸式系统中的切割床板条下方。 排烟过滤器通过内置于切割台的管道系统去除烟雾和灰尘。 这种方法是一种更安全、更环保但更昂贵的除尘和烟雾方法
