- 产品描述
- 参数
-
由数字程序控制的HoneybeeCNC重型龙门等离子切割机。 除自动化程度高外，还具有精度高、效率高、材料利用率高等优点。 随着机械电子和计算机技术的发展，数控切割机以其良好的人机界面对话、强大的辅助功能和较低的设备投资而越来越受到企业的青睐。 广泛应用于汽车、船厂、工程公司等诸多领域。 数控切割机由机架、垂直驱动、水平驱动、导轨、割炬组件、数控系统、气路系统、电气系统和软管垂直、水平牵引装置等组成。 这台数控切割机的配置是专门针对小孔切割的，质量非常好，没有夹渣。 基于 Hypertherm Ture 孔等离子切割技术，我们的数控切割机可以切割 6 至 32 毫米的最小直径和厚度。
特征：
1.不同的割炬、等离子、火焰和条带，可根据客户要求选配。2.龙门式箱梁，双侧驱动电机，结构紧凑，可靠高效，适用于宽轨作业； 国产名牌或进口导轨水平传动，精准稳定。
3.进口或国产名牌导轨水平传动，精度高，性能优良。 纵向传动专用导轨，表面经磨削，加工精度高，耐磨。
4.专业厂家定制齿条、齿轮，表面渗碳淬火，精度高； 横向和纵向传动采用德国NEU GART齿轮减速机，具有精度高、扭矩大、袋隙小等特点。
5.采用松下伺服系统，定位准确，工作精度高，速度范围广，加速时间短。
6.为火焰切割、等离子切割等提供不同的切割工具和割炬系统。
7.由气箱和配气系统组成，气管采用自动点火装置和回火阻火器，保证了安全稳定的工作性能。
8.适用于不同材料切割的大功率等离子电源。
9.根据客户要求的可选功能
技术参数：
项目 参数 型号 HNG-4000 结构 龙门双驱 数控系统 美国海宝、交大可选 等离子电源 美国 MAXPRO200,XPR170,XPR300,HPR400HD for optional 切割材质 碳钢，不锈钢，铝，铜，等 切割厚度 0-50mm依据等离子 轨距 4000 mm-8000mm 切割宽度 3000 mm-7000mm 轨道长度 12000mm-30000mm 切割长度 10000mm-28000mm 空行速度 12000mm/min 切割速度 0~6000 mm/min(can regulate continuously) 精度 交点错位: ±0.3mmDiagonal bias: ±0.3mm
圆度: ±0.3mm

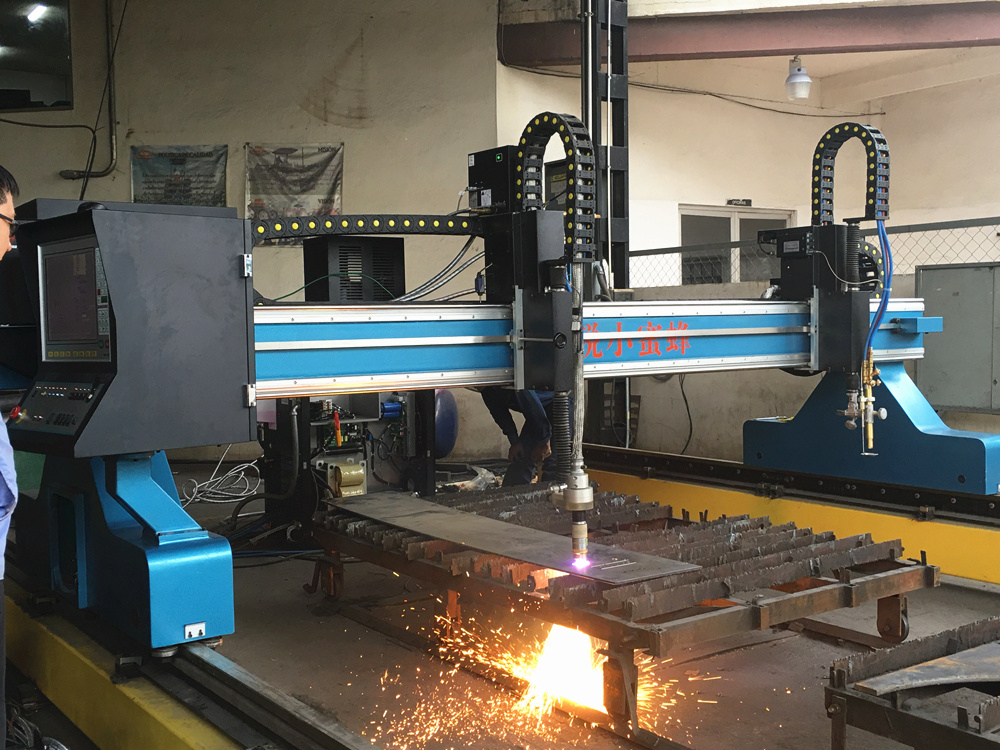

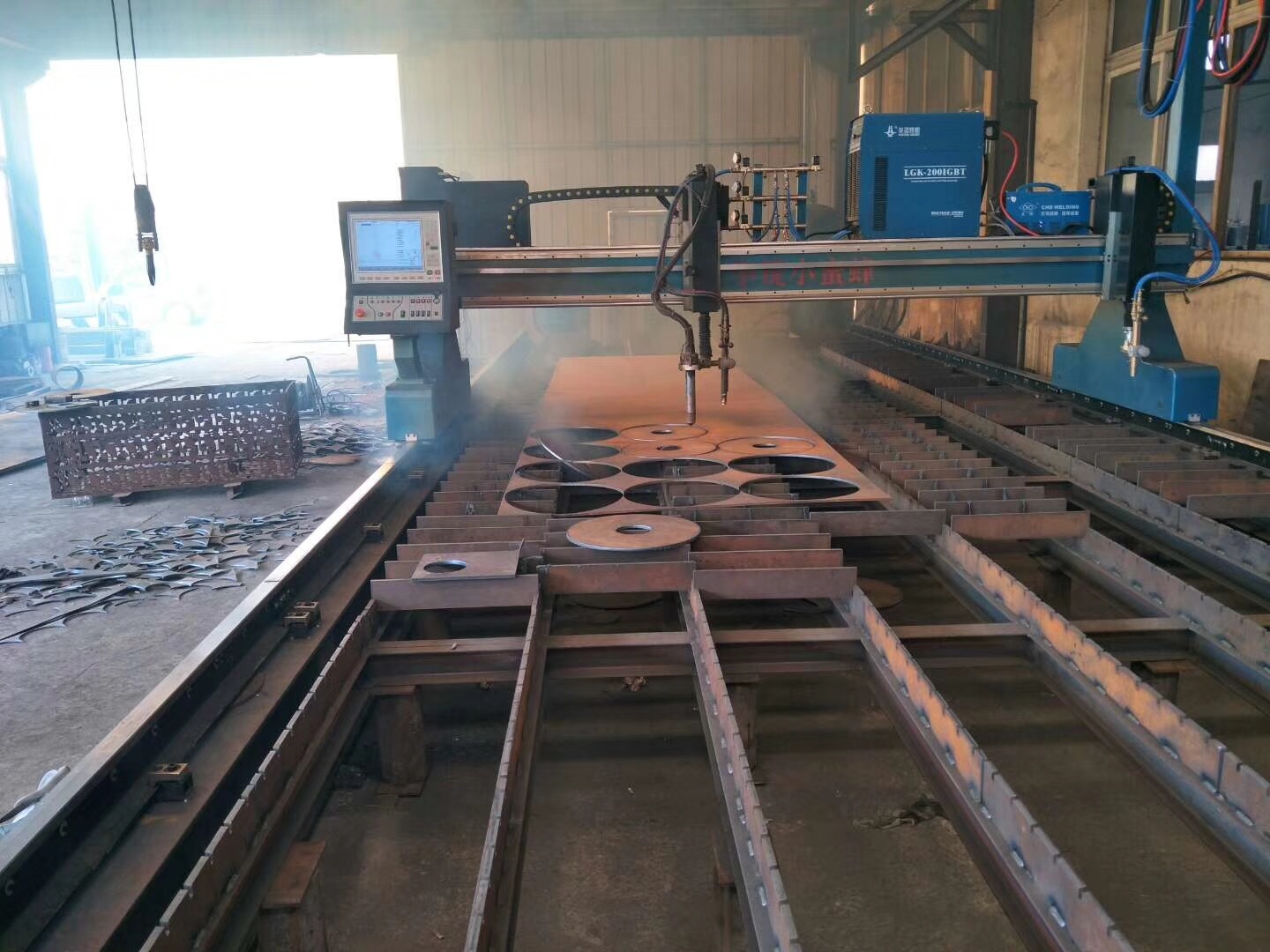

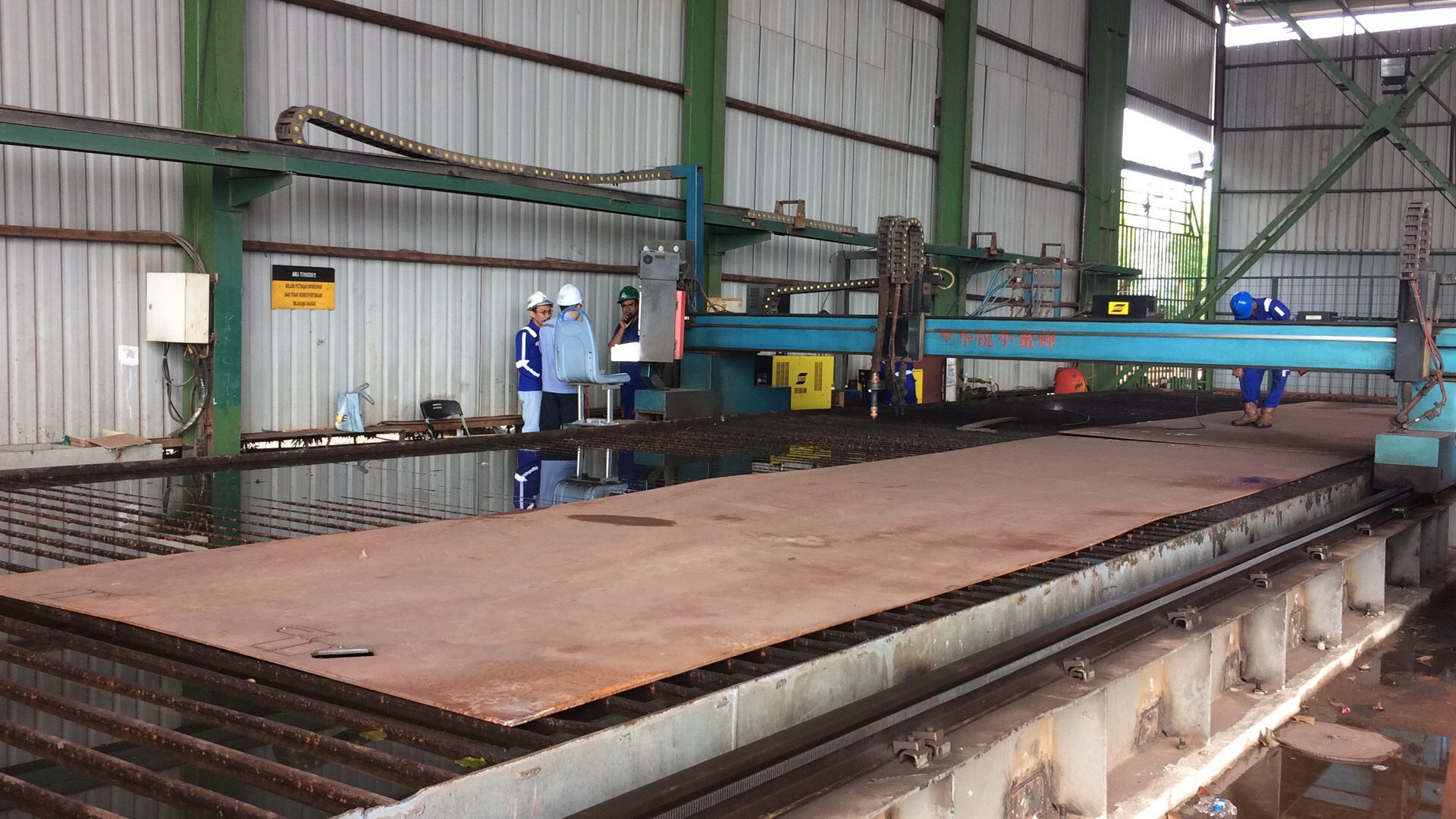

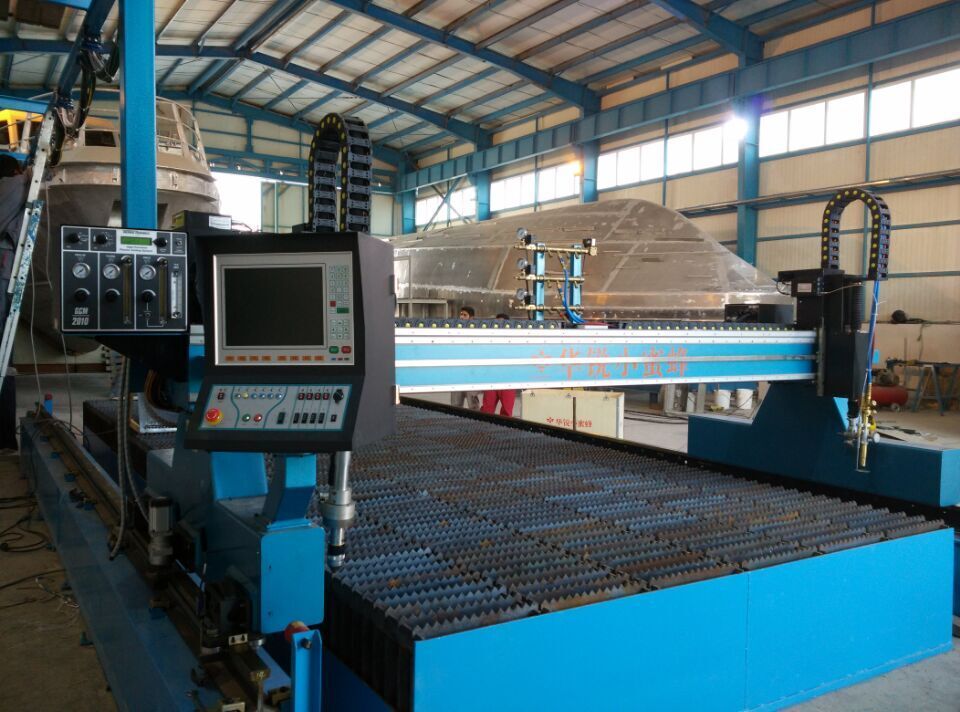

对角线: ±0.2mm工作电压 频率 客户应用现场：

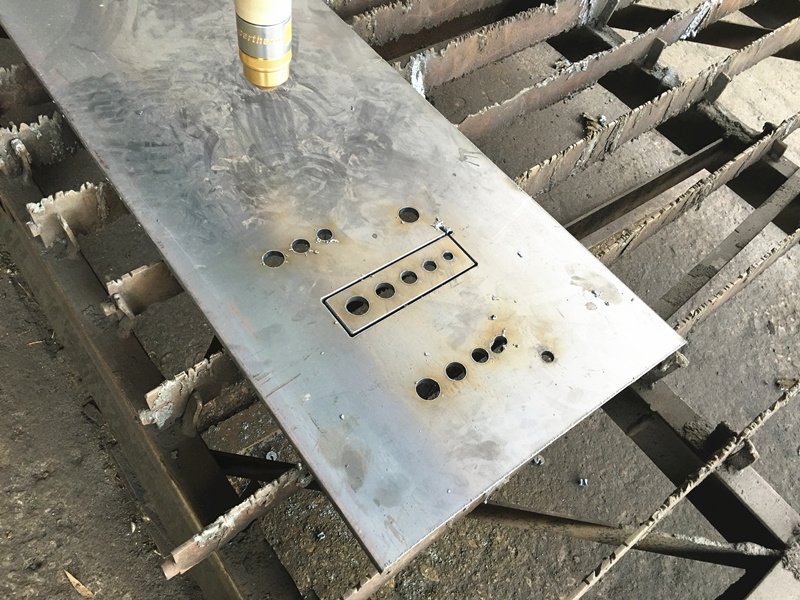

海宝HPR130XD 电压切割样件:
如何选择数控等离子切割机？
您已获准为车间购买数控CNC等离子切割系统。 也许您一直在外包等离子钢板切割，但现在是时候将其引进公司了吗？ 不管是什么，在购买或租用切割机之前需要考虑很多因素。
我们经验丰富的团队可以就数控切割机的买卖或租赁提供客观的建议。 多年来，我们供应了全球所有品牌和型号的产品。
那么哪种等离子切割机最好呢？
销售种类繁多的等离子切割机，我们经常被问到“哪个最好？” 在回答这个问题之前，我们总是需要知道机器的用途。
机器的功率级别从 30A 到用于薄材料和轻型工作，一直到 800 安培用于工业制造。 低碳钢、不锈钢和铝的材料厚度范围为 6 毫米至 160 毫米。
在做出决定之前，值得考虑机器可能需要的应用。 生产力和准确性要求，以及可用于初始购买和未来运营成本的成本/预算。
现在通常的做法是使用标准个人电脑或笔记本电脑操作机器，并提供低成本的驱动器和电子设备，使入门级 CNC 等离子工作台可用于广泛的市场。
尺寸从 2 英尺 x 2 英尺到 5 英尺 x 10 英尺不等，满足大多数入门级要求。 更重要的是，这些商品的起价约为 5000.00人民币，通常可以像在杂货店购物一样在线购买，并通过 阿里巴巴等公司的灵活在线支付方式进行支付。
上述内容使得为业余爱好者和小型制造车间等投资等离子切割台成为可能，虽然它们的性能不符合工业标准，但它们是偶尔使用和控制您自己的切割要求的理想选择。
本文的目的是帮助阐明购买和拥有其中一台机器所必需的性能、切割质量以及长期正常运行时间和可靠性方面的差异。
然而，就像一个人的制造车间不需要价值 50万人民币的工业机器一样，可以合理地假设入门级 CNC 等离子切割机不适合像造船厂这样的人。 因此，机器性能、可靠性和切割质量的差异将再次成为工业制造机器购买者的重要考虑因素。
需要考虑的组件
所有 CNC 等离子切割机，从预算、入门级机器到重型主力机器，都必须具有以下一种或另一种形式的组件。CNC 控制
这就是魔法发生的地方！ CNC单元是整个机器的大脑和整体控制。 编程将图纸转换为电信号，控制切割速度和方向，并向等离子电源、高度控制和其他组件发出信号以指示何时做什么！
工业数控等离子切割台具有非常先进和强大的数控控制单元。 具有各种输入和输出，控制机器的各个方面，从驱动电机到等离子电源、高度控制和安装的任何其他附加工具，以及使用内部运动和机器控制软件。 它由机器操作员和 CAM 软件控制，控制所有功能并提供真正自动化且巧妙的套件！
然而，对于需要入门级机器的用户来说，这种类型的控制单元所涉及的成本是不合理的，为什么他们的要求不是完全不同的呢！
大多数低成本机器是通过个人计算机或笔记本电脑操作的，而不是通过复杂的控制单元操作。 在生产和肮脏的车间环境中，使用计算机是不够的，这对于大多数小商店来说不是问题。 它们通常配备逆变器式空气等离子切割系统，该系统具有“反吹”割炬启动技术（这会产生较低水平的电气干扰并且与计算机配合良好）并且具有运行运动的能力，以及有限的输入和输出 要求。
这有助于尽可能保持成本竞争力，并且在设计时考虑到了爱好者和原型店，有些还适用于生产需求较低的小型晶圆厂。
对于任何 CNC 控制，无论是小型机器还是大型工业机器，一个重要的考虑因素是易用性。 如果它太复杂或在设计时没有专门考虑等离子切割（一些设备具有从其他 CNC 加工工艺改编的软件，如铣削和铣削）那么这将使工作变得更加尴尬并且如果犯错误可能代价高昂 。 选择一个易于学习和日常使用的装置是您可以为机器的生产率和您自己的理智做出的最佳选择之一！机械部件
这些是每个 CNC 等离子切割台必须具备的移动部件，包括龙门架（X 和 Y 轴）、割炬托架或横轴，以及控制割炬生产所需零件的 Z 轴（上下）。
可以理解的是，这些部件因机器而异，因此需要考虑机器的生产时间及其承受的压力，想想重型，你会得到一个精确的、过度建造的系统，最终会让你付出代价。 然而，这对于日复一日连续轮班工作的机器来说至关重要。
同样的逻辑也适用于入门级、轻型机器——机械部件将反映这一点，并且应该预期体积小、重量轻且成本低。 通常节省驱动电机、齿轮和电子设备等面积，使系统能够以合理的精度和可靠性执行其任务。
步进电机用于大多数入门级等离子切割台，更简单且成本更低，而工业机器则使用伺服驱动器和电机。 两者都能够以良好的精度移动车道，但是现代伺服驱动系统具有更广泛的速度能力和更大的扭矩能力（提高了更广泛的切割厚度和速度范围内的性能）。 伺服电机和驱动器也可以让机器操作员更直观，使用编码器反馈到 CNC。 如果发生电源故障或碰撞等问题，这可以减少丢失定位的机会。除尘系统
所有等离子切割台都会产生有害烟雾。 最重要的是考虑哪种排烟方法合适，但是您正在考虑的机器可能已经涵盖了这一点。 入门级 CNC 等离子切割机最常见的选择是水台。 设计不那么复杂，持续成本也很少，但如果机器变得多余，则需要根据规定正确处理切割床中的水。
生产机器的最佳和最有效的选择是带有大容量过滤装置的下吸式排烟台。 排烟过滤器通过内置于区域切割台的管道系统抽取烟雾和灰尘。 这是处理灰尘和烟雾的最安全和最生态的方式，但是可能会产生持续的成本，例如更换单元过滤器。调高控制器
由于机器类型的要求不同，高度控制系统的技术也各不相同。 它允许自动控制 3 种必要的高度模式，并提供出色的易损件寿命和切割质量，它应该适用于所有机器。
正确的穿孔高度对于延长割炬中喷嘴/喷嘴的寿命和质量至关重要。 一个初始穿孔距离太近可能会导致边缘质量下降、切割边缘有棱角，并且还会影响浮渣。 如果穿孔高度设置正确，高度控制器将感应材料表面并缩回到正确的穿孔高度。
一旦确定了穿孔高度，割炬就会下降到正确的切割高度。 这通常会在穿孔延迟计时器超时后发生，以允许完全穿孔（大多数信誉良好的高度控制系统都具有此功能）。 设置正确的切割高度对于避免诸如太低时发生板碰撞、切口和边缘角度增加以及太高时出现熔渣和翘曲等事件至关重要。
弧压设置是竖锯的最后一部分，它通过弧压反馈控制正在进行的割炬与工件的距离，并在 X 和 Y 轴开始移动时启动。
行业标准高度控制将具有上述所有功能，让机器在您走开并继续执行其他任务时继续工作！ 一次对数百个零件进行编程和嵌套 - 这就是它们的构建目的！
不需要高度控制的唯一情况是，如果您一次仅切割一个零件并且可以在操作过程中在场。 所有上述操作都需要在机器完成每个阶段后手动运行。 入门级机器可以在没有高度控制的情况下运行，但是没有它就无法使用工业级机器 - 这就是使这些机器真正自动化并物有所值的原因！CAD 和 CAM 软件：
所有这些小蜜蜂数控等离子切割台组件的锦上添花的是软件 - CAD（计算机辅助绘图/绘图）允许您以数字方式绘制需要切割的精确零件，然后将其输入到 CAM（计算机辅助加工） /制造）软件。
CAM 软件使用“后处理”来应用切割零件所需的必要公差； 包括切口宽度，添加引入线和引出线以确保穿孔过程对成品的影响尽可能小。 然后将该 CAM 文件输入 CNC 控制器，在那里它被转换成信号以控制整个过程。
一些入门级切割台配备了 CAD/CAM 组合软件，可以快速轻松地从绘图到切割的转换。 它还允许较小的商店能够在车间里在机器旁绘制和切割零件。
对于更工业和更复杂的要求，CAM 软件包可以提供比上述标准“后处理”更多的功能。 通常称为嵌套软件，它不仅可以对 CAD 图纸进行后处理，还可以精确定位不同数量的多个 CAD 文件，以最有效地利用待切割的材料板。
除了高效地旋转和定位零件外，该软件还具有业务方面的功能，可报告成本、浪费、利用率等。 有些软件非常直观，它几乎可以设置每个切割参数，从电弧电流和电压，到切割速度、切割高度和气体预流！ 最大限度地减少人为错误的可能性，提高生产率并减少浪费。
如何选择！
综上所述，选择投资数控等离子切割台时需要考虑很多事项。
从零件厚度、板材尺寸、精度和生产率要求方面考虑您当前的需求，然后在几年后重新考虑这些结果。 如果您正在考虑发展该业务领域，那么您现在不想选择功能为零的入门级机器。 预算也是一个考虑因素，您希望获得尽可能物超所值的等离子数控切割机器，并且很快就能收回成本！
可以联系我们询价各种全新、二手和翻新等离子切割系统、等离子轮廓切割机和数控板材切割机。关键词:- 4x16m龙门切割机
